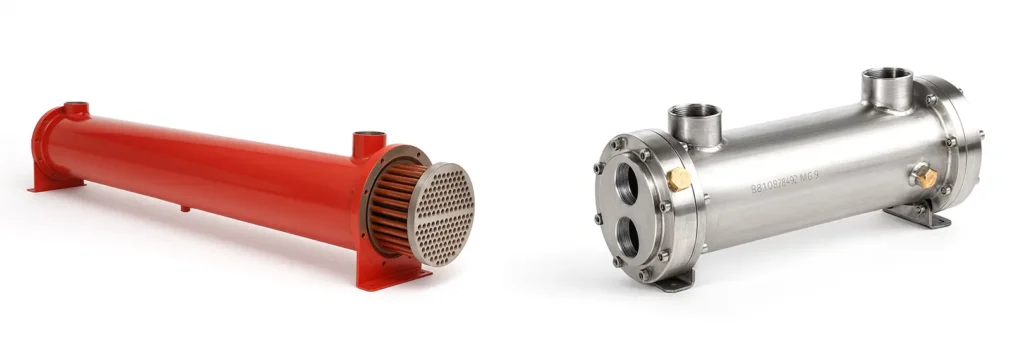

Scambiatori di calore acqua olio a fascio tubiero Sesino

Gli scambiatori di calore acqua olio a fascio tubiero Sesino sono scambiatori progettati per il raffreddamento affidabile di oli idraulici e lubrificanti tramite l’utilizzo di acqua industriale o di rete.

Questi scambiatori acqua olio rappresentano la soluzione ideale per impianti industriali e applicazioni gravose che richiedono elevate potenze di scambio termico, continuità di servizio e lunga durata nel tempo.

Cosa sono gli scambiatori di calore acqua olio, come funzionano e dove si usano

Gli scambiatori di calore acqua olio a fascio tubiero sono scambiatori in cui l’olio caldo viene raffreddato mediante acqua che scorre in un circuito separato, attraverso un pacco di tubi lisci di piccolo diametro.
L’olio caldo circola generalmente nel mantello (shell) dello scambiatore, investendo esternamente il fascio di tubi.
L’acqua di raffreddamento scorre all’interno dei tubi in uno o più passaggi (1, 2, 4 passaggi a seconda della configurazione), garantendo un’elevata superficie di scambio e coefficiente termico.
La configurazione a fascio tubiero consente un buon compromesso tra resa termica, perdite di carico e robustezza meccanica, rendendo questi scambiatori acqua olio adatti anche ad impieghi continuativi e condizioni termomeccaniche gravose.

Gli scambiatori di calore acqua olio Sesino trovano impiego in:

• impianti oleodinamici industriali;
• presse per plastica e gomma;
• macchine utensili e macchine di processo;
• riduttori di velocità e gruppi di trasmissione;
• compressori e centrali idrauliche di potenza;
• applicazioni marine e Oil & Gas, anche con acqua di mare o fluidi corrosivi nelle versioni dedicate.

Vantaggi degli scambiatori di calore acqua olio a fascio tubiero

Scegliere scambiatori acqua‑olio a fascio tubiero della gamma ACQUA‑OLIO Sesino offre diversi vantaggi competitivi.

Elevata efficienza di raffreddamento

L’acqua ha una capacità termica e un coefficiente di scambio significativamente superiori all’aria, consentendo di ottenere molta potenza di raffreddamento in poco spazio e di gestire carichi termici elevati con ingombri contenuti.

Controllo stabile della temperatura dell’olio

Gli scambiatori di calore acqua olio mantengono la temperatura dell’olio entro i range ideali (tipicamente 45–55 °C per oli idraulici), migliorando rendimento, affidabilità e vita utile di pompe, valvole e componenti.

Robustezza e lunga durata

I fasci tubieri Sesino utilizzano materiali come acciaio, ottone, rame, CuNi o acciaio inox, progettati per sopportare pressioni statiche significative e per funzionare in continuo in impianti industriali e marini.

Ispezionabilità e manutenzione

Le versioni con fascio tubiero smontabile consentono l’ispezione sia lato acqua sia lato olio, facilitando la pulizia interna e l’utilizzo anche con liquidi non perfettamente filtrati.

Questo è un vantaggio importante in presenza di acque dure, fluidi sporchi o applicazioni con residui.

Flessibilità di materiali e configurazioni

La possibilità di scegliere materiali specifici (rame per acqua dolce, CuNi per acqua di mare, inox per fluidi corrosivi/gas) e diverse tipologie di esecuzione (non ispezionabile, ispezionabile lato acqua, fascio estraibile) rende i fasci tubieri acqua olio Sesino adattabili a molteplici contesti.

Gamma ACQUA‑OLIO: fasci tubieri Sesino

SERIE T: Scambiatori acqua olio a fascio tubiero non ispezionabili, compatti, per applicazioni standard con acqua industriale.

SERIE MS e MSG: Scambiatori acqua olio a fascio tubiero estraibile, completamente smontabili e ispezionabili lato olio e lato acqua, adatti a liquidi non filtrati, acque di mare, fluidi corrosivi o gas.

Applicazioni tipiche degli scambiatori acqua olio

Gli scambiatori di calore acqua olio a fascio tubiero Sesino sono pensati per il raffreddamento di oli idraulici e lubrificanti in numerosi contesti:

• Impianti oleodinamici industriali: centrali idrauliche, presse, impianti di movimentazione, sistemi di sollevamento.
• Presse per plastica e gomma: raffreddamento dei circuiti idraulici e dei riduttori, in applicazioni con continuità di servizio e forti cicli termici.
• Macchine utensili e macchine di processo: torni, centri di lavoro, linee di produzione, dove la stabilità termica dell’olio è fondamentale per precisione e affidabilità.
• Riduttori di velocità e trasmissioni: raffreddamento degli oli di lubrificazione, in particolare su riduttori di grande taglia.
• Compressori, turbine e gruppi di potenza: raffreddamento di oli di lubrificazione, oli di controllo e sistemi ausiliari.
• Applicazioni marine e Oil & Gas: uso con acqua di mare o acqua industriale in impianti navali, offshore e di processo, impiegando materiali come CuNi o inox per resistere a corrosione e condizioni gravose.

Range di dati tecnici della gamma ACQUA‑OLIO

I fasci tubieri acqua olio Sesino coprono un’ampia gamma di dimensioni e prestazioni, in linea con le esigenze tipiche degli impianti industriali:

Diametro e dimensioni del fascio

Fasci tubieri con diametri tipici da circa 60 mm a 350 mm, con superfici di scambio che possono arrivare a diversi metri quadrati (ad esempio fino a circa 7–10 m² sulle dimensioni maggiori, a seconda della serie).

Portate olio

Portate di olio idraulico normalmente comprese fra alcune decine di l/min e oltre 500–800 l/min, in funzione del modello e delle condizioni di esercizio.

Pressioni e temperature di esercizio

Pressione d’esercizio olio: valori tipici intorno a 12 bar statici max, con pressioni di collaudo maggiori.
Pressione d’esercizio acqua: fino a circa 5–10 bar statici in funzione della serie.
Temperatura massima olio: fino a circa 120 °C.
Temperatura massima acqua: tipicamente intorno a 70 °C.

Potenza di scambio termico

La gamma copre potenze da frazioni di kW/°C fino a diversi kW/°C (ad esempio fino a oltre 8 kW/°C su modelli di grandi dimensioni, in funzione delle portate e delle condizioni di progetto).

Per i dati dettagliati (curve di rendimento, perdite di carico, diagrammi di selezione) è opportuno rimandare alle singole schede serie (es. MSG 84, MSG 134, MS 172, ecc.).

Come scegliere lo scambiatore di calore acqua olio più adatto

La corretta selezione di uno scambiatore acqua olio a fascio tubiero dipende da alcuni parametri fondamentali:

• Potenza termica da dissipare
  Occorre stimare i kW termici generati dall’impianto (ad esempio in funzione della potenza elettrica installata e del rendimento complessivo), per scegliere lo scambiatore con potenza di scambio adeguata.
• Portate e condizioni dei fluidi
  È necessario conoscere portata olio, viscosità e temperature di ingresso/uscita desiderate, oltre a portata e temperatura dell’acqua di raffreddamento disponibile.

Questi dati determinano la scelta del modello, il numero di passaggi acqua, le perdite di carico ammissibili.

Tipo di acqua e compatibilità dei materiali

• Acqua industriale/dolce → tubi e materiali standard (es. rame, alluminio anodizzato).
• Acqua di mare o ambienti marini → materiali come CuNi o leghe specifiche per resistere alla corrosione.
• Fluidi o gas corrosivi → esecuzioni in acciaio inox e materiali speciali.

Condizioni d’esercizio e qualità dei fluidi

In presenza di acque dure o fluidi sporchi è consigliabile optare per versioni ispezionabili o a fascio estraibile, per facilitare la manutenzione e la pulizia interna.

Layout di installazione
Spazi disponibili, tipologia di collegamento, posizione nello skid o nell’impianto determinano ingombri, orientamento dei bocchelli e scelta della serie più adatta.

In caso di dubbi, è utile coinvolgere il supporto tecnico Sesino, fornendo:

• schema dell’impianto o dati di progetto;
• potenza e portate;
• caratteristiche di acqua e olio;
• condizioni ambientali e normative applicabili (ad esempio uso marino o Oil & Gas).

FAQ – Scambiatori di calore acqua olio ACQUA‑OLIO

Quando è meglio usare uno scambiatore acqua olio rispetto a uno aria olio?
Lo scambiatore acqua olio è preferibile quando sono richieste potenze di scambio elevate in ingombri contenuti, quando è già disponibile un circuito acqua industriale e quando si desidera un controllo molto stabile della temperatura dell’olio. Gli scambiatori aria olio, al contrario, sono ideali quando non si dispone di acqua e si privilegia la semplicità impiantistica.

Gli scambiatori acqua olio a fascio tubiero possono lavorare con acqua di mare?
Sì, le versioni con tubi e materiali adeguati (ad esempio CuNi) sono progettate per impianti con acqua di mare e applicazioni marine, garantendo resistenza alla corrosione e affidabilità nel tempo.

Perché scegliere un fascio tubiero estraibile?
Gli scambiatori acqua olio a fascio tubiero estraibile consentono l’ispezione completa lato olio e lato acqua, facilitando pulizia, manutenzione e utilizzo con fluidi non perfettamente filtrati o con acque problematiche. Sono particolarmente adatti a impianti dove la continuità di servizio è critica e i fluidi possono trasportare impurità.

Qual è la manutenzione tipica di uno scambiatore acqua olio a fascio tubiero?
La manutenzione ordinaria prevede il controllo periodico delle perdite, la pulizia delle superfici interne (soprattutto lato acqua in presenza di incrostazioni o calcare), e, nelle versioni estraibili, l’ispezione del fascio tubiero. Una manutenzione regolare preserva efficienza di scambio e vita utile dell’impianto.

Posso sostituire un vecchio scambiatore con un modello ACQUA‑OLIO Sesino?
In molti casi sì, verificando dimensioni, attacchi, portate e potenza termica richiesta. Il supporto tecnico Sesino può aiutare a effettuare un revamping selezionando uno scambiatore acqua olio a fascio tubiero compatibile o proponendo una soluzione aggiornata più efficiente.
